3D玻璃的熱彎基本已經確定采用石墨模具，這對CNC來說多了一項石墨加工工藝。因石墨材質本身原因，并不是所有的CNC都可以加工，其中從CNC機床的選擇、治具設計、刀具選擇等有諸多問題需要注意，據悉，石墨模具方面約占熱彎不良率的20%。那么普通CNC可以加工石墨模具嗎？其實是可以的，但是不建議使用普通CNC機床加工，因?yàn)槭鞘馁|(zhì)本身的原因，在加工過程中會產生大量的石墨粉塵，進入到絲桿、導軌、軸承，對機床磨損非常大。那么加工石墨模具用哪種CNC機床呢？對于機床的選擇有哪些要求呢？鑫騰輝數控是一家專業研發石墨加工機床的生產廠家，關于加工石墨模具用哪種CNC機床，我們的老工程師建議是使用石墨專用CNC機床。

一、石墨CNC加工前需做哪些“準備工作”

1. 選好石墨CNC加工機床

（1）吸塵強度要高：石墨加工對CNC機床要求很嚴格，粉末不只對CNC機床造成傷害，對人也會造成一定的傷害，所以對設備吸塵強度的建議是：

1）變頻器控制吸塵器運作，減少震動源；
2）吸塵口靠近加工區域，快速吸塵；
3）定時吹塵設計，使角落里沉淀的石墨粉塵被吹起，并吸走，不會滯留在CNC機床內部；
4）刀庫門帶吹氣裝置，防止石墨粉塵進入刀庫，粘上刀柄影響加工精度。

（2）機床密封性很重要：刀庫的密封包括Y軸的設計的密封都要做到很嚴格，機床的密封性如果做得不好的話，設備進入粉塵，基本上不超過3個月，有些電子元件就慢慢損壞。建議Y軸防塵罩一體化設計，防護性能升級。

（3） 一般需用固態導軌油：石墨的設備一般用固態導軌油，石墨的導軌油還是會滴油的原因是油污時間一長就會沉淀，產生廢油，廢油也會慢慢滴到石墨或是機臺里面，建議：
1）導軌油一旦滴落石墨表面，即毀壞材料；
2）使用滴油回收裝置，定時吸油，廢油回收。

2. 設計好加工治具

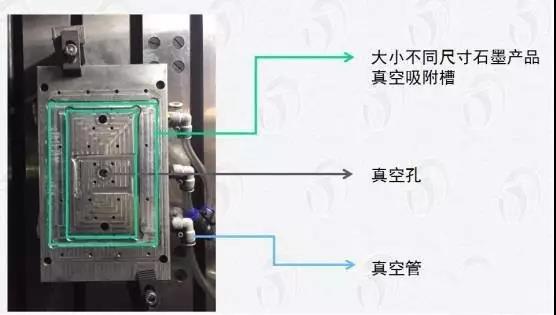

真空治具

上圖是一個真空治具，一個治具可以做兩個或多個的產品。目前很多都是真空吸附臺，一個機臺上可以裝大的、小的，達3~4個。有的石墨加工用的是工裝，但這是做模具電極的；做石墨模具一般都會采用真空吸附臺，加工尺寸穩定，變形量也小。

3. 選好刀具

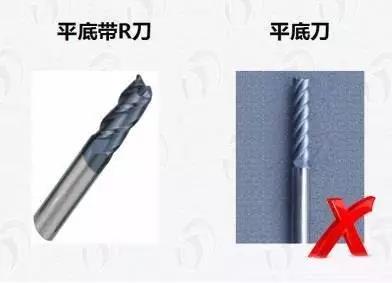

石墨加工的難點也在刀具上面，刀具磨損的非常快，國內普通的刀具也就3-4個小時，好一點的5個小時。國外的進口刀具大大概也就6-8個小時。選擇刀具時盡量選擇平底帶R刀，不要選擇平底刀（開粗精修的時候）。因?yàn)槠降椎兜牡都馐卿h利的，切削出來石墨會容易崩。石墨比較硬也比較脆，用太過尖利的去切它，會容易崩掉。所以我們現在切削時都會選帶點R角的刀具（0.5R或是0.2R）。

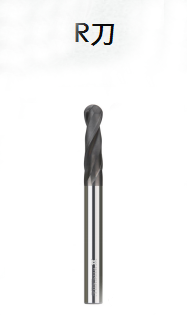

球刀一般是用來精修。損耗最大是如下圖的R刀，一套模具其加工時間要2個小時，做的精細的要3個小時?，F(xiàn)在國內也在努力的研究刀具的材質和涂層，希望它的加工時間變的更久成本會降低。

4. 在不同加工階段下設置好參數、選好刀具

1) 開粗

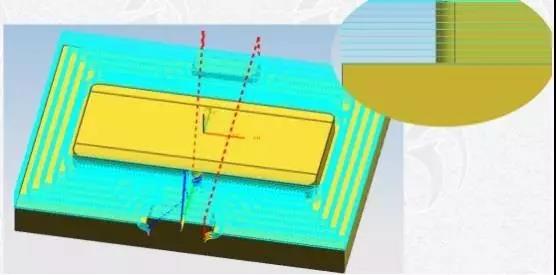

開粗石墨加工路徑

如下圖是簡單的石墨加工路徑，是開粗的路徑，旁邊是放大的開粗的切削深度，每刀的加工量。

參數的設置：
切削量：2~3mm
加工速度：3~4m/min
主軸轉速：10000~12000rpm

刀具的選擇：
開粗刀：四刃，10~12mm
（直徑過?。核俣嚷庸]效率）
（直徑過大：刀擺大，影響加工精度）

開粗的效果圖

2) 中粗

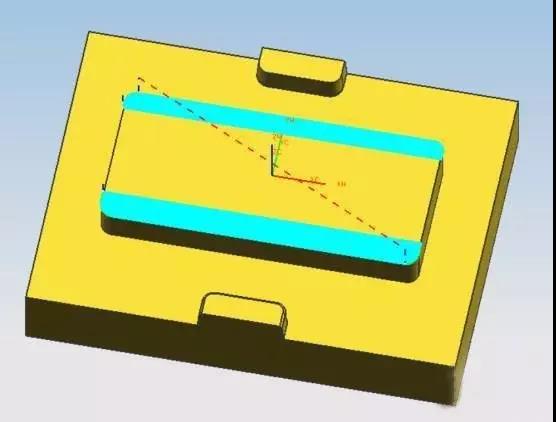

中粗石墨加工路徑

如上圖是中粗的刀路，一般我們會采用R刀在精修之間中粗一下，這樣對減少精修的量，那么精修的刀磨損會小一點。

參數的設置：
切削量：0.5mm
加工速度：3m/min
主軸轉速：15000rpm
刀具的選擇：
R刀：R3（帶曲面，曲面稍微大，適合曲面開粗）

中粗的效果圖

3) 精修

精修石墨加工路徑

如上圖是精修的加工路徑，精修加工爬坡的曲面很多種路徑：0°、45°、90°、包括環形的都有在切削，目前切削效果最好的還是90°的，90°普遍來說是比較好的。一般用R刀精修，效果也是比較好的，但是國外的機床用圓鼻刀，這對機床精度要求很高。像牧野、米克朗的切出的精度就很高，用圓鼻刀切出來也會很亮，基本上切出來不用拋光。

參數的設置：
切削量：0.03mm
加工速度：3m/min
主軸轉速：22000rpm

刀具的選擇：
凸模：R刀：R2（曲面小，可設置高轉速，震動小，提高加工效果）
凹模：圓鼻刀（平底帶R刀） （6R0.5 / 4R0.2）
（6&4代表直徑，0.5&0.2代表R角度，R角度越小，表示加工范圍越小，加工更精細，可處理凹模中角落位置加工。）

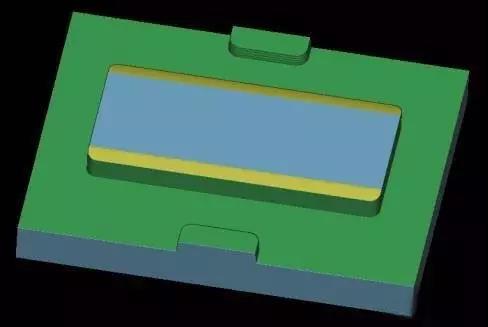

精修效果圖

二、石墨CNC加工中會遇到哪些問題及如何解決
1. 刀線問題
1）刀具問題：建議盡量使用高質量刀具。目前刀具材質以及涂層配方，多進口為宜。國內刀具的材質和涂層還在繼續深入研究當中。
2）后處理：配合數控系統的專用后處理程序。

2. 暗紋問題
機床、刀具等都會影響精度，產生暗紋。
1）系統問題：系統設置需調整，選擇“高精修”模式，配合系統專用后處理；
2）走刀方式：建議最好兩軸同時移動，而非三軸同時移動。45°一般使用三軸同時動，三軸同時動的話效果沒那么好，容易產生刀紋。

石墨雕銑機是一款性價比較高的精密石墨加工機床，適合加工精度要求較高的石墨產品。目前該機主要應用于石墨模具、石墨電極以及其他高精密石墨制品。這些精密石墨制品被廣泛應用于5G通訊、3C數碼、航空航天等多個尖端領域。石墨雕銑機廠家聯系電話：136_998_99025，歡迎新老客戶前來廠考察、指導。
